联系人:高鹏
手机:18749305337
电话:18749305337
传真:0372-3192080
邮箱:
网址:jiangsu.aysjybyj.com
地址:安阳市龙安区龙泉镇双平路北段
安阳鹏大金属材料有限公司将提供雾化重介质硅铁粉,硅铝钡钙,氮化硅铁及相关介绍.

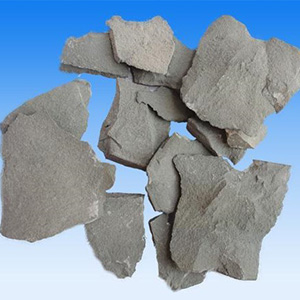

氮化硅铁实际上是通过氮化处理获得的,江苏氮化硅铁通常以硅合金或单质硅为原料,采用氮化技术进行高温合成,以下两点是影响合成效果的重要因素。
1.硅铁粒度。氮含量与产物的氮含量与反应温度的关系。(d50)为13.41μm样氮含量随温度的升高而逐渐增加。中位径随温度的升高而增加(d50)为8.023μm和5.229μm样氮含量变化不明显,不规则。各温度段样品FS5h产品氮含量明显高于样品FS10h、FS15h产品氮含量。这表明硅铁和氮的反应会释放大量的热量,Fe它起着催化剂的作用。硅铁越薄,样品的孔隙率越小,比表面积越大,反应越快,反应越强烈。但硅铁颗粒之间的烧结越严重,影响氮气的扩散,氮化效果越差,粗粒试样小于表面积,氮化反应更稳定,随着温度的升高,氮化更充分。
2.氮化温度。粒度小于744m的FeSi以75粉为原料,浓度为5%的聚乙烯醇为粘合剂。添加胶水的比例为8%。在氧化铝研究体中研磨上述混合物,搅拌均匀,加压造粒,用一系列技术加工成长坯料。然后,在1400、1500、1600和1700℃的温度和0.9MPa氮化实验在氮气下进行。使用的氮气是99.99%的高纯氮。保温时间为3小时,当温度为1400时℃和1500℃氮化物的物相主要是α-Si3N4、残留的Si和FeSi2;当温度为1600℃和1700℃氮化物的物相主要是α-Si3N4、β-Si3N4和Fe3Si;在温度逐渐升高的过程中,α-Si3N4逐渐减少,β-Si3N4,高温氮化比低温氮化更完整,Si3N4显微形状为针柱状和长柱状。
安阳鹏大金属材料有限公司除了可以为用户提供品质合格的雾化重介质硅铁粉,硅铝钡钙,氮化硅铁,同时也能为您详细介绍雾化重介质硅铁粉,硅铝钡钙,氮化硅铁。
